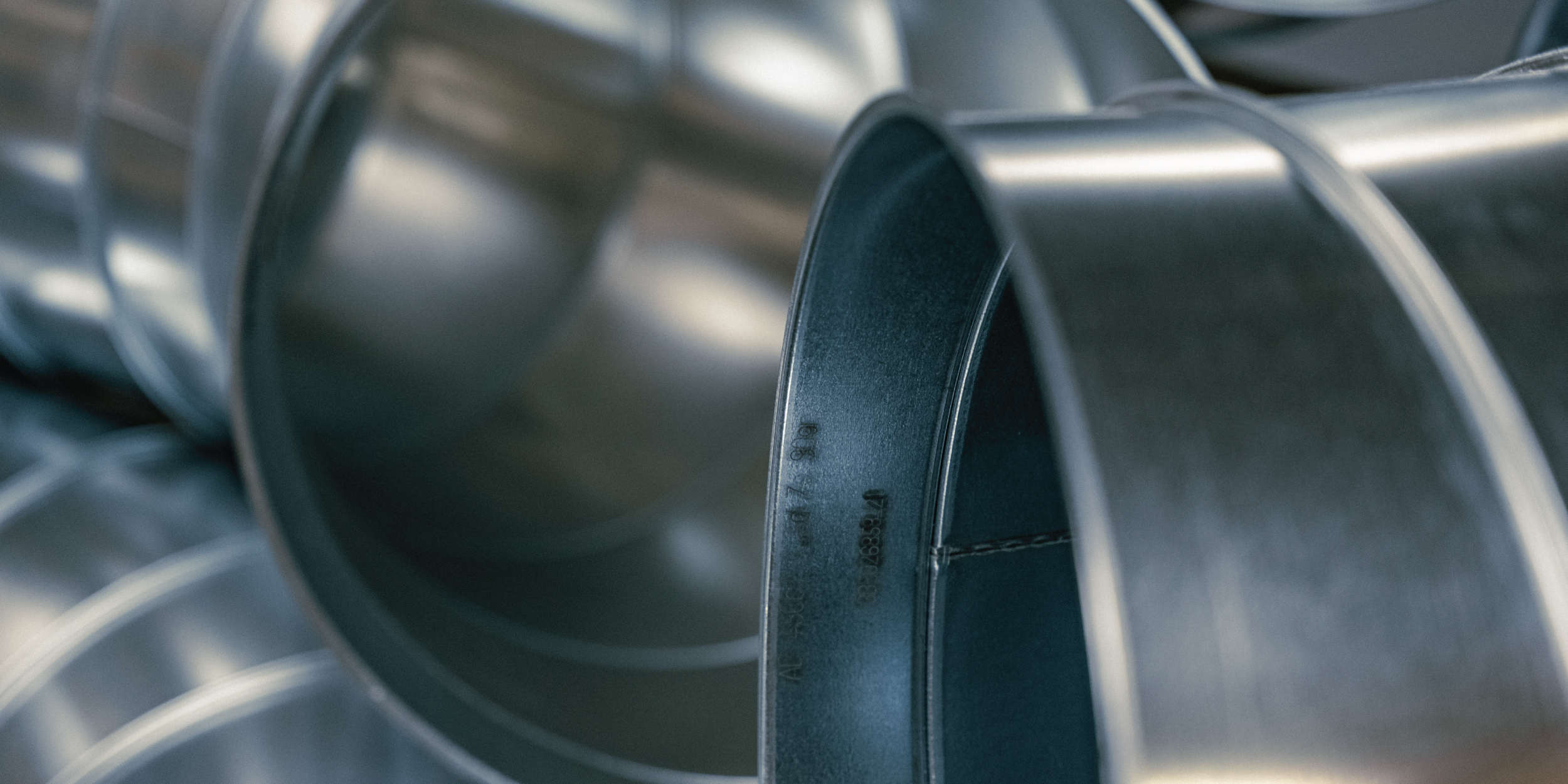

Segmentierte Bögen vs. gepresste Bögen für Absaugrohre: Was ist der Unterschied?
In der Welt der Absaugrohre (Staubabsaugrohre) und Rohrleitungen spielen die richtigen Formstücke eine entscheidende Rolle für die Gesamtleistung des Systems. Besonders bei Richtungsänderungen, wie bei 15°, 30°, 45°, 60° oder 90°-Bögen werden zwei Arten verwendet: segmentierte Bögen (Segmentbogen) und gepresste Bögen. Doch worin genau besteht der Unterschied und welche Option bietet die besten technischen und wirtschaftlichen Vorteile?
Was sind segmentierte Bögen?
{Hier ein Bild, falls Shopware dies erlaubt}
Segmentierte Bögen sind Formstücke für runden Rohren, die aus mehreren zusammengeschweißten Segmenten bestehen, um einen bestimmten Winkel zu erzeugen. Diese Segmentbogen, die typischerweise in 15°, 30°, 45°, 60° und 90° erhältlich sind, werden häufig handgefertigt aus verzinktem Stahl oder Edelstahl hergestellt.
Da sie aus mehreren einzelnen Abschnitten bestehen, entstehen im Inneren Übergänge und Kanten, die den Luftstrom, den Druckverlust und den Verschleiß innerhalb von Lüftungs- oder Staubabsaugsystemen beeinflussen können.
Was sind gepresste Bögen?
{Hier ein Bild, falls Shopware dies erlaubt}
Gepresste Bögen sind Rohrbögen, die aus zwei gepressten Halbschalen bestehen und zusammen einen glatten, durchgehenden Radius bilden. Sie werden industriell aus verzinktem Stahl oder Edelstahl gefertigt und verfügen über eine glatte Innenoberfläche ohne scharfe Übergänge.
Dank ihrer gleichmäßigen Geometrie eignen sie sich besonders für Absaugrohre und Staubabsaugsysteme, bei denen ein optimaler Luftstrom und minimaler Widerstand entscheidend sind. Gepresste Bögen mit einem Winkel von 15° sind bis zu einem Durchmesser von 600 mm erhältlich. Die Winkel 30°, 45° und 90° sind bis zu einem Durchmesser von 300 mm verfügbar. Für größere Durchmesser sollte ein segmentierter Bogen gewählt werden.
Segmentierte Bögen vs. gepresste Bögen
Beim Vergleich von segmentierten Bögen und gepressten Bögen in Absaug- und Lüftungssystemen werden mehrere wichtige technische und wirtschaftliche Unterschiede deutlich.
1. Luftstrom und Druckverlust
Bei segmentierten Bögen erzeugen die mehreren verschweißten Segmente innere Kanten und Übergänge. Diese können Turbulenzen im Luftstrom verursachen, was zu folgenden Effekten führt:
- Höherer Druckverlust
- Erhöhter Energieverbrauch
- Schnellerer Verschleiß innerhalb des Rohrsystems
Gepresste Bögen hingegen bieten einen glatten und kontinuierlichen Radius. Dadurch wird die Störung des Luftstroms deutlich reduziert und es ergeben sich folgende Vorteile:
- Geringere Turbulenzen
- Reduzierter Druckverlust
- Effizienterer Luftstrom durch die Absaugrohre
Für industrielle Absaugsysteme, bei denen Staub, Späne oder Luft mit hoher Geschwindigkeit effizient transportiert werden müssen, ist dies ein großer Vorteil.
2. Mechanische Stabilität und Haltbarkeit
Da Segmentbogen aus mehreren Schweißverbindungen bestehen, gibt es mehr potenzielle Belastungspunkte in der Struktur. In Systemen mit höheren Luftgeschwindigkeiten oder Unterdruck kann dies die Haltbarkeit im Laufe der Zeit beeinflussen.
Gepresste Bögen bieten mehrere strukturelle Vorteile:
- Weniger Nähte
- Höhere mechanische Stabilität
- Gleichmäßigere Geometrie
- Geringerer Verschleiß durch Luftstromturbulenzen
Diese Eigenschaften machen sie zu einer zuverlässigen Lösung für langlebige Lüftungs- und Absaugrohrsysteme.
3. Kostenunterschied in Absaugrohrsystemen
Segmentierte Bögen können aufgrund des manuellen Aufwands bei der Herstellung teurer sein. Gepresste Bögen sind häufig ähnlich teuer oder sogar günstiger und halten in der Regel länger, während sie ihre Leistungsfähigkeit über die Zeit beibehalten.
Diese Langlebigkeit macht sie langfristig zu einer kosteneffizienteren Wahl. Für Rohre mit größeren Durchmessern müssen jedoch segmentierte Bögen verwendet werden, da gepresste Bögen in größeren Größen nicht verfügbar sind.
Welcher Bogen ist der beste für Absaugrohre?
Bei der Planung moderner Absaugsysteme und runder Rohrinstallationen ist es wichtig, mehr als nur den Anschaffungspreis zu berücksichtigen. Wichtige Faktoren sind unter anderem:
- Effizienz des Luftstroms
- Druckverlust
- Haltbarkeit des Systems
- Gesamte Betriebskosten
Gepresste Bögen sind in 15° bis zu einem Durchmesser von 600 mm erhältlich, während 30°, 45° und 90°-Bögen bis zu einem Durchmesser von 300 mm verfügbar sind. Oberhalb dieser Durchmesser sollte ein segmentierter Bogen verwendet werden.
Während segmentierte Bögen weiterhin für maßgeschneiderte Lösungen sinnvoll sein können, bieten gepresste Bögen klare Vorteile für standardisierte runde Luft- und Absaugrohrsysteme.
Fazit
Für industrielle Absaugrohre und Lüftungssysteme sind gepresste Bögen häufig eine langfristig kosteneffiziente Lösung. Auch wenn der Anschaffungspreis nicht immer niedriger ist als bei segmentierten Bögen, haben gepresste Bögen in der Regel eine längere Lebensdauer und behalten bessere Strömungseigenschaften bei.
Durch diese Haltbarkeit und den geringeren Verschleiß führen sie häufig zu niedrigeren Gesamtkosten über die gesamte Lebensdauer des Systems hinweg.
Da Effizienz und Systemleistung immer wichtiger werden, setzen viele Branchen bei modernen Absaugrohrinstallationen zunehmend auf gepresste Bögen anstelle von segmentierten Bögen.
